Uloga potopljenih crpki u sustavima za obradu vode

Kritična uloga potopljenih crpki u sustavima za obradu vode

Potopljene pumpe igraju glavnu ulogu u modernim sustavima za pročišćavanje vode, u industrijama koje se bave složenim i često abrazivnim procesima poput industrijskog desulfurizacije dimnih plinova (FGD). Ovi sustavi uključuju uklanjanje štetnih tvari, poput sumpornog dioksida (SO₂), iz ispušnih plinova koje emitiraju elektrane, kemijske biljke i druge industrijske objekte. Jedna od najučinkovitijih metoda za to je korištenje sumora - smjese vode i tvari poput vapnenca ili natrijevog bikarbonata. Pumpa koja se koristi za pomicanje ovih sumora kroz sustave za pročišćavanje mora biti izrađena kako bi izdržala izazove koje su predstavile i čvrste čestice i visoko korozivno okruženje.

YTL serija potopljena pumpa za desulfurizaciju, ključni igrač u ovom carstvu, dizajnirana je za rješavanje upravo tih izazova. Korištenjem naprednog inženjerstva i uključivanjem najnovijih tehnologija, ova pumpa nudi rješenje visokih performansi za niz industrijskih primjena, posebno onih koji su uključeni u obradu otpadnih voda, desulfurizaciju dimnih plinova i druge potrebe za transportom od kaše. Da bi se bolje razumjelo zašto su potopljene crpke, posebno YTL serija, sastavni dio takvih sustava, potrebno je istražiti jedinstvene zahtjeve procesa obrade vode, funkcionalnost potopljenih pumpi i tehnoloških inovacija koje ih čine tako učinkovitim.

Jedinstveni izazovi u obradi vode i desulfurizaciji

Sustavi za pročišćavanje vode suočavaju se s različitim izazovima, posebno kada se bave industrijskim otpadom i ispušnim plinovima. Među najznačajnijim izazovima je abrazivnost i korozivnost materijala s kojima se upravlja. Industrijska otpadna voda i ispušni plinovi mogu sadržavati razne kemijske onečišćenja, uključujući sumporne spojeve, teške metale i organske zagađivače. Ovi se spojevi često kombiniraju s čvrstim česticama, formirajući mješavine suspenzije koje se moraju učinkovito transportirati i liječiti.

Na primjer, desulfurizacija dimnih plinova uključuje uporabu procesa pročišćavanja u kojima se u ugledni toranj uvodi suspenzija alkalnih tvari, poput vapnenca ili natrijevog hidroksida. Slaba reagira sa sumpornim dioksidom (SO₂) u dimnom plinu kako bi stvorila čvrsti nusproizvod, često kalcijev sulfat (CaSO₄), koji se mora ukloniti. Slaba, koja sadrži ne samo kemikalije, već i čvrsti otpad, pumpa se kroz različite faze postupka obrade, a tu su upadaju u potopljene pumpe poput YTL serije.

Potopljene pumpe moraju biti sposobne izdržati sljedeće izazove:

Rukovanje abrazivnim krutim tvarima: Smjese za suspenzije sadrže fine čvrste čestice, što može uzrokovati značajno habanje na tradicionalnim pumpama. Te čestice mogu narušiti unutarnje komponente crpke, uključujući rotove, ležajeve i brtve.

Korozivna okruženja: Industrijski procesi često uključuju rukovanje kiselim ili alkalnim tekućinama, što čini otpornost na koroziju bitnom značajkom za bilo koju crpku koja se koristi u tim sustavima.

Potrebe visokog tlaka i visokog protoka: Sustavi za pročišćavanje vode, posebno u velikim industrijskim primjenama, često zahtijevaju pumpe koje mogu podnijeti visoku brzinu protoka i raditi pri povišenim pritiscima tijekom dužeg razdoblja.

Energetska učinkovitost: Procesi obrade vode mogu biti energetski intenzivni, a upotreba neučinkovitih crpki može značajno povećati operativne troškove. Energetski učinkovite crpke koje mogu održavati visoke performanse dok troše manje energije, stoga su visoko cijenjene.

Minimalno održavanje: S obzirom na kontinuiranu i zahtjevnu prirodu industrijskog obrade vode, sustav pumpe mora biti dizajniran kako bi umanjio zastoj. Potopljene crpke s dizajnom bez održavanja ili niskog održavanja ključne su za osiguranje pouzdanog i isplativog rada.

Potopljene pumpe: tehnološko rješenje

Potopljene pumpe, poput YTL serije, posebno su dizajnirane tako da prevladaju gore navedene izazove. Razumijevanjem jedinstvenih zahtjeva za obradu vode i desulfurizacije, inženjeri su razvili potopljene pumpe s pravom ravnotežom trajnosti, performansi i isplativosti.

Robusna i izdržljiva konstrukcija

Potopljene pumpe poput YTL serije izgrađene su tako da izdrže teške uvjete prisutne u sustavima za pročišćavanje vode. Konstrukcija pumpe uključuje materijale koji su otporni i na abraziju i koroziju, osiguravajući da se dobro izvodi čak i u najzahtjevnijim okruženjima. Na primjer, YTL serija dizajnirana je s komponentama otpornim na habanje i komponentama otpornim na koroziju kako bi se obrađivale agresivne surove i kisele/alkalne tekućine koje se često susreću u procesima desulfurizacije.

Rotor pumpe i tijelo pumpe dizajniran je za maksimalnu izdržljivost. Te se komponente obično izrađuju od legura visoke čvrstoće, otporne na koroziju i habanje uzrokovane čvrstim česticama. Materijali su odabrani ne samo zbog njihove snage, već i zbog njihove sposobnosti da se odupru koroziji iz kemijskog sastava industrijskih otpadnih voda i ispušnih plinova.

Učinkovit prijevoz gnoja

Dizajn potopljenih crpki posebno je prilagođen za rukovanje surovima, koje je često izazovno pumpati zbog njihove visoke viskoznosti i čvrstog sadržaja. Crpke YTL serije opremljene su specijaliziranim rotovima i optimalno dizajniranim volutima koji pojačavaju kretanje gnoja kroz pumpu. Ove značajke smanjuju vjerojatnost začepljenja ili kavitacije, dva uobičajena pitanja koja se susreću prilikom pumpanja gnoja.

YTL serija 'konzolni centrifugalni dizajn pumpe osigurava učinkovit transport suspenzije, čak i pri nižim dubinama potopanja (manje od 1,5 metara). Okomite pumpe s dugim osovinama dizajnirane su tako da pružaju veću svestranost prilikom rukovanja dubljim primjenama, poput velikih industrijskih zaliha ili kula za desulfurizaciju.

Smanjeno održavanje naprednim inženjeringom

Jedna od izdvajanih značajki potopljenih pumpi, posebno onih u YTL seriji, je njihov dizajn s malim održavanjem. Za sustave u kojima su crpke često potopljene i izložene teškim uvjetima, smanjenje održavanja ključno je za osiguranje kontinuiranog rada.

Nema ležajeva ili brtvila u potopljenom odjeljku: YTL serija, kada je potopljena na dubinama manje od 1,5 metara, ne radi bez ležajeva ili brtvila u potopljenom dijelu crpke. To eliminira uobičajene točke neuspjeha, jer su brtve često sklone nošenju i trebaju redovito održavanje. Ovaj dizajn značajno smanjuje potrebu za održavanjem i povećava pouzdanost pumpe.

Klizni ležajevi otporni na habanje: Za dublje dubine potopanja (veće od 1,5 metra), crpka sadrži klizne ležajeve otporne na habanje koji su dizajnirani tako da izdrže dugotrajno izlaganje abrazivnim muljama bez značajne degradacije. Ovi ležajevi podmazuju i isprazni vanjski sustav, osiguravajući glatko djelovanje i produljenje radnog vijeka pumpe.

Energetska učinkovitost i isplativost

Potrošnja energije ključno je razmatranje u industrijskim operacijama, posebno kada pumpe kontinuirano rade kao dio procesa obrade vode. Potopljene pumpe poput YTL serije dizajnirane su za energetsku učinkovitost, s optimiziranim dizajnima rotora i hidrodinamičkim karakteristikama koje smanjuju potrošnju energije.

Učinkovita upotreba energije ne samo da smanjuje operativne troškove, već i doprinosi održivijim praksama. Pored toga, trajne značajke konstrukcije i održavanja pomažu u izbjegavanju skupog popravka ili zastoja, pružajući daljnje uštede troškova dugoročno.

Svestranost i prilagodljivost

YTL serije potopljene pumpe dolaze u dvije primarne konfiguracije, ovisno o potopljenoj duljini crpke:

Konzolna centrifugalna pumpa (potopljena duljina <1,5 metara): Idealno za plitke potrepštine za podmornica, ovaj je dizajn jednostavan, ali vrlo učinkovit. Često se koristi u manjim sustavima ili onima koji zahtijevaju manju dubinu potapanja.

Okomita potopljena pumpa duge osovine (potopljena duljina> 1,5 metara): Za dublju primjenu, poput velikih industrijskih pročišćavača ili tornjeva za desulfurizaciju, ova konfiguracija nudi fleksibilnost za obradu veće dubine potapanja uz održavanje optimalnih performansi.

Ključne značajke potopljenih pumpi

Potopljene pumpe su specijalizirane pumpe dizajnirane za rad u potopljenim uvjetima, nudeći rješenja za industrije koje se bave izazovnim tekućinama, poput sumora i okruženja u kojima konvencionalne pumpe možda nisu dovoljne. Te se crpke prvenstveno koriste u aplikacijama gdje je tekućina koja se pumpa izrazito abrazivna, kemijski agresivna ili sadrži značajan sadržaj krute tvari. U tim je okruženjima pouzdanost crpke kritična, jer mora izdržati stalno izlaganje teškim radnim uvjetima bez učestalog održavanja ili kvara.

Potopljene pumpe najčešće se koriste u pročišćavanju otpadnih voda, kemijskoj preradi i industrijskim primjenama poput desulfurizacije, koje uključuju uklanjanje sumpornih spojeva iz ispušnih plinova u elektranama i drugim industrijskim postrojenjima.

Robustan dizajn za teške uvjete

Jedna od istaknutih značajki potopljenih pumpi je njihov robustan dizajn. Priroda tekućine s kojom se bave - lepršave, otpadne vode ili kemijski agresivne tekućine - zahtijeva pumpu koja je sposobna izdržati teške okolišne uvjete. Potopljena pumpa YTL dizajnirana je s posebnim fokusom na otpornost na abraziju i otpornost na koroziju, dva ključna atributa koja su ključna kada se bave muljama koje sadrže čvrste čestice i korozivne tvari.

Abrazivni otpor

Slive, posebno one koje se susreću u industrijskim procesima desulfurizacije, često sadrže mješavinu finih krutih tvari koje mogu uzrokovati jaka habanja na pumpi. S vremenom, ove čvrste čestice erodiraju komponente pumpe poput rotora, ležajeva i materijala za kućište. YTL serija izgrađena je s materijalima koji su otporni na abraziju uzrokovane tim česticama, uključujući legure visoke čvrstoće i prevlake otporne na habanje. To pomaže da se osigura da pumpa djeluje učinkovito tijekom dugih razdoblja, čak i pod stalnim trošenjem abrazivnih materijala.

Otpor korozije

Korozija je još jedna značajna briga u primjenama koje uključuju sumovine s agresivnim kemijskim sastavima, poput sumporne kiseline, alkalnih kemikalija ili drugih korozivnih nusprodukata industrijskih procesa. Materijali koji se koriste u potopljenim pumpama poput YTL serije posebno su odabrani za njihova svojstva otporna na koroziju, pomažući u zaštiti pumpe od oštećenja uzrokovane izlaganjem ovih štetnih kemikalija. To uključuje upotrebu nehrđajućeg čelika, obloženih metala i drugih materijala koji pružaju dugovječnost i pouzdanost čak i u visoko kiselim ili alkalnim okruženjima.

Visoki kapacitet rukovanja

Sposobnost rukovanja sumovima s visokim čvrstim sadržajem jedna je od najvažnijih značajki potopljenih pumpi. Za razliku od bistrih tekućina, sumovine mogu biti teško upravljati zbog svoje viskozne prirode i prisutnosti krutih tvari, koje mogu začepiti ili oštetiti standardne pumpe. Potopljene pumpe, poput YTL serije, dizajnirane su s značajkama koje im pomažu da učinkovito pumpaju sumovine, čak i one s čvrstim sadržajem do 35%.

Imper i volutni dizajn

Dizajn rotora je presudan u potopljenim pumpama, jer izravno utječe na to kako crpka ruči gnoj. YTL serija sadrži optimalno projektirane rotorke koji su posebno dizajnirani kako bi umanjili rizik od začepljenja i poboljšanje sposobnosti crpke da upravlja visokim čvrstim sadržajem. Ovi su vozači dizajnirani s većim klirensom između lopatica i kućišta, omogućujući pumpi da lakše pomiče čvrste čestice bez rizika od blokada.

Volute (dio crpke koji usmjerava protok suspenzije) također je dizajniran za obradu sumovina bez gubitka učinkovitosti. Dizajn voluta optimiziran je kako bi se osiguralo da kaša prolazi glatko i ravnomjerno kroz pumpu, smanjujući šanse za začepljenje uz održavanje visoke učinkovitosti.

Sposobnost samoprimišljanja

Još jedna važna značajka za pumpe koje upravljaju sumovine je mogućnost samo-primanja. Potopljene crpke poput YTL serije dizajnirane su tako da se samostalno primiju, što znači da mogu početi pumpati gnoj bez potrebe za vanjskom pomoći. To je posebno korisno u aplikacijama u kojima gnoj može imati visoku viskoznost ili značajan čvrsti sadržaj, jer omogućava brže i učinkovitije pokretanje bez brige o zračnim džepovima ili blokadama.

Visoka trajnost i dug radni vijek

S obzirom da se potopljene crpke često koriste u zahtjevnim industrijskim okruženjima u kojima se očekuje da se kontinuirano izvode tijekom dužeg razdoblja, trajnost je ključna značajka. Potopljena pumpa YTL serija projektirana je za dugi radni vijek, zahvaljujući snažnoj konstrukciji i korištenju materijala koji mogu izdržati dugoročno izlaganje abrazivnim i korozivnim tvarima koje se obično nalaze u industrijskim procesima.

Materijali otporni na habanje

Materijali koji se koriste u konstrukciji potopljenih crpki odabrani su ne samo za njihovu otpornost na koroziju, već i za njihova svojstva otporna na habanje. Na primjer, sustav ležaja YTL serije izgrađen je pomoću visokokvalitetnih keramičkih ili leguranih materijala, koji su manje skloni nošenju uzrokovane konstantnom cirkulacijom abrazivnih krutih tvari u gnojnici. Ova trajnost je presudna u smanjenju zahtjeva za održavanjem i produljenju operativnog životnog vijeka pumpe.

Minimizirani prekid

Budući da su potopljene pumpe poput YTL serije izgrađene kao trajnije od tradicionalnih pumpi, one imaju rjeđe kvare, što minimizira potrebu za popravcima i smanjuje vrijeme zastoja sustava. To je posebno ključno u velikim industrijskim sustavima gdje bilo koji zastoj može dovesti do značajnih operativnih kašnjenja i financijskih gubitaka. Dugi radni vijek potopljenih pumpi tako se prevodi izravno u povećanu pouzdanost i učinkovitost industrijskih operacija.

Energetska učinkovitost

U velikim industrijskim sustavima potrošnja energije je značajna briga, a smanjenje troškova energije prioritet je za većinu operatora. Potopljena pumpa YTL dizajnirana je s obzirom na energetsku učinkovitost, osiguravajući da može djelovati učinkovito uz minimiziranje potrošnje energije. To se postiže kroz nekoliko čimbenika:

Optimizirani dizajn rotora: Impeler je projektiran za pomicanje suspenzije s minimalnim unosom energije, koristeći dizajn koji maksimizira kretanje tekućine i smanjuje otpor.

Hidrodinamička učinkovitost: Oblik i veličina komponenti crpke, uključujući volutu i kućište, optimizirani su kako bi se osiguralo da se energija ne troši dok se kaša kreće kroz sustav. To dovodi do učinkovitijeg procesa pumpanja, smanjenja potrošnje energije i troškova.

Potopljene pumpe poput YTL serije učinkovito djeluju u aplikacijama niskog protoka, što dodatno doprinosi njihovoj energetskoj učinkovitosti. Njihova sposobnost učinkovitog rada s različitim brzinama protoka pomaže u smanjenju potrebe za većim, energetski intenzivnijim sustavima.

Minimalni zahtjevi za održavanjem

Potopljene pumpe dizajnirane su za rad uz minimalno održavanje, što je ključna značajka kada se razmotre njihova upotreba u velikim industrijskim sustavima. Jedan od glavnih izazova za tradicionalne pumpe u primjenama suspenzija je habanje uzrokovana stalnom interakcijom s abrazivnim krutim tvarima. Iz tog razloga, potopljene pumpe poput YTL serije posebno su izrađene kako bi se smanjila potreba za redovitom održavanjem.

Zapečaćeni, samo-podmazivni ležajevi

YTL serija sadrži samo-podmaziva ležajeve koji su dizajnirani za funkcioniranje bez potrebe za vanjskim podmazom. Ovo eliminira potrebu za čestim zamjenama ležaja ili održavanjem podmazivanja, što značajno smanjuje opće opterećenje održavanja.

Nema vanjskih brtvila u potopljenim dijelovima

YTL serija, posebno u konfiguraciji konfifugalne pumpe konzole, nema brtve ili ležajeva u potopljenom dijelu. To eliminira glavnu točku neuspjeha u tradicionalnim pumpama, jer su brtve često prve komponente koje su se istrošile kada su izložene abrazivnim ili korozivnim materijalima. Uklanjanjem brtvila s potopljenog dijela, pumpa YTL serije postiže rad bez održavanja u mnogim konfiguracijama.

Korozija i kemijska otpornost

Kao što je ranije spomenuto, potopljene pumpe često se koriste u okruženjima u kojima dolaze u kontakt s visoko korozivnim tekućinama, poput sumporne kiseline, alkalnih kemikalija ili drugih industrijskih nusprodukata. YTL serija izgrađena je s materijalima koji su otporni na koroziju, poput nehrđajućeg čelika i posebnih premaza, koji štite komponente crpke od oštećenja uzrokovane tim kemikalijama.

Osim otpornosti na koroziju, pumpa serije YTL nudi i kemijsku otpornost, osiguravajući da se crpka neće razgraditi kada je izložena kemikalijama koje se obično nalaze u industrijskim procesima desulfurizacije. To YTL seriju čini savršenim rješenjem za primjenu u elektranama, kemijskim objektima i drugim industrijama u kojima se korozivne tekućine redovito obrađuju.

Svestranost u aplikaciji

Svestranost potopljenih crpki je još jedna kritična značajka, jer se mogu koristiti u širokom rasponu aplikacija izvan samo desulfurizacije. Iako je YTL serija dizajnirana posebno za aplikacije za suspenzije, ona je prilagodljiva i drugim zahtjevnim zahtjevima za crpkom, kao što su:

Pročitavanje otpadnih voda: Potopljene pumpe koriste se za transport otpadnih voda koja sadrži čvrsti otpad ili druge onečišćenja.

Kemijska obrada: U industrijama u kojima se upravljaju kemikalijama, potopljene pumpe koriste se za pomicanje agresivnih kemikalija bez rizika od oštećenja pumpe.

Rudarska i mineralna obrada: Kod iskopavanja, potopljene pumpe koriste se za transport mineralnih sumovina koje sadrže mješavinu krutih tvari i tekućina.

Dizajn potopljenog pumpe YTL serija omogućuje prilagođavanje ovih različitih aplikacija, osiguravajući pouzdan rad u širokom rasponu industrija.

Struktura crpke za različite dubine potopanja

Dizajn i struktura potopljenih crpki visoko ovise o dubini potapanja - kritičnom faktoru koji određuje vrstu korištene konfiguracije crpke. U aplikacijama u kojima pumpa djeluje pod vodom ili ispod površine, potopljeni dio mora biti izrađen s pažnjom na izazove povezane s dugoročnim radom u potopljenim uvjetima. Ovi izazovi uključuju održavanje pouzdanosti, sprječavanje habanja i minimiziranje zahtjeva za održavanjem u teškim industrijskim okruženjima.

YTL serija potopljena pumpa dizajnirana je za rješavanje ovih izazova nudeći dvije različite konfiguracije na temelju dubine potopanja: konzolna centrifugalna pumpa (za dubine potapanja manje od 1,5 metara) i vertikalnu pumpa za uranjanje dugih nosača (za dubine sumornica veće od 1,5 metara). Svaka je konfiguracija prilagođena kako bi osigurala najučinkovitije rješenje za specifične operativne potrebe, osiguravajući da pumpa može djelovati učinkovito i pouzdano i u plitkim i u dubokim scenarijima potopanja.

Konzolna centrifugalna pumpa (potopljena duljina <1,5 m)

Za aplikacije gdje je potopljena duljina crpke manja od 1,5 metara, konfiguracija konfifugalne pumpe konzole je idealna. Ovaj je dizajn posebno prikladan za situacije u kojima je pumpa smještena u relativno plitke uvjete i ne zahtijeva složen unutarnji sustav ležaja i brtvljenja u potopljenom dijelu. Pumpa YTL serije u ovoj konfiguraciji optimizirana je za pouzdane performanse u zadacima transporta niske dubine, gdje se primarni izazov leži u učinkovitom kretanju suspenzije bez ugrožavanja održavanja ili izdržljivosti.

Projektne značajke

Nema ležajeva ili brtvila u potopljenom dijelu: Jedna od najistaknutijih značajki konzolnog centrifugalnog dizajna pumpe je nedostatak ležajeva ili brtvila u potopljenom dijelu crpke. Ovaj dizajn eliminira potrebu za tradicionalnim mehaničkim brtvama, koji su često osjetljivi na habanje i oštećenja kada su izloženi abrazivnim materijalima ili korozivnim okruženjima. Uklanjanjem brtvila iz potopljenog odjeljka, pumpa serije YTL minimizira rizik od curenja, smanjenja održavanja i poboljšanja dugoročnih performansi.

Pojednostavljena struktura: konzolna centrifugalna pumpa sastoji se od pojednostavljenog skupa esencijalnih komponenti, uključujući tijelo pumpe, rotor, poklopac pumpe, potpornu cijev, okvir crpke i osovinu. Ova izravna struktura olakšava pumpu za proizvodnju, upravljanje i održavanje. S manje dijelova koji su podložni nošenju, pumpa djeluje s manje trenja, što rezultira većom učinkovitošću i smanjenom potrošnjom energije.

Rad bez održavanja: Budući da nema ležajeva ili brtvila uronjenih u sušinu, potreba za redovitim održavanjem drastično se smanjuje. Zbog toga je konzolna centrifugalna pumpa YTL serije dobro prilagođena kontinuiranom, dugoročnom radu u industrijskim primjenama. S manje intervala održavanja, operatori se mogu oslanjati na ovu konfiguraciju duljeg razdoblja bez uobičajenih troškova zastoja ili popravljanja povezanih s crpkama koje zahtijevaju redovito održavanje ležaja i brtve.

Pouzdane performanse u plitkim aplikacijama: Ovaj je dizajn optimiziran za plitke aplikacije, što ga čini savršenim izborom za transportne sustave suspenzija gdje je potopljena dubina pumpe relativno plitka (manja od 1,5 metara). Bez obzira na to je li kaša korištena u industrijskim procesima desulfurizacije, pročišćavanju otpadnih voda ili drugim sličnim primjenama, konzolna centrifugalna pumpa učinkovito pomiče gnoj, istovremeno minimizirajući potencijalne probleme povezane s dubljom potopnom.

Prijave i slučajevi upotrebe

Konfiguracija centrifugalne pumpe konzole idealna je za transport suspenzije srednje do male dubine, gdje pumpa ne treba biti potopljena dublje od 1,5 metara. Ključne aplikacije uključuju:

Sustavi desulfurizacije u manjim industrijskim postrojenjima: manje ili srednje elektrane koje trebaju obraditi manje intenzivni dimni plin mogu imati koristi od ove konfiguracije.

Kemijska obrada: Objekti koji se bave manje agresivnim mješavinama suspenzija ili onih koje zahtijevaju učinkovite, plitke potopne pumpe.

Sustavi poljoprivrede i navodnjavanja: za rukovanje sustavima navodnjavanja temeljenih na suspenzijama gdje je dubina potopljenja minimalna.

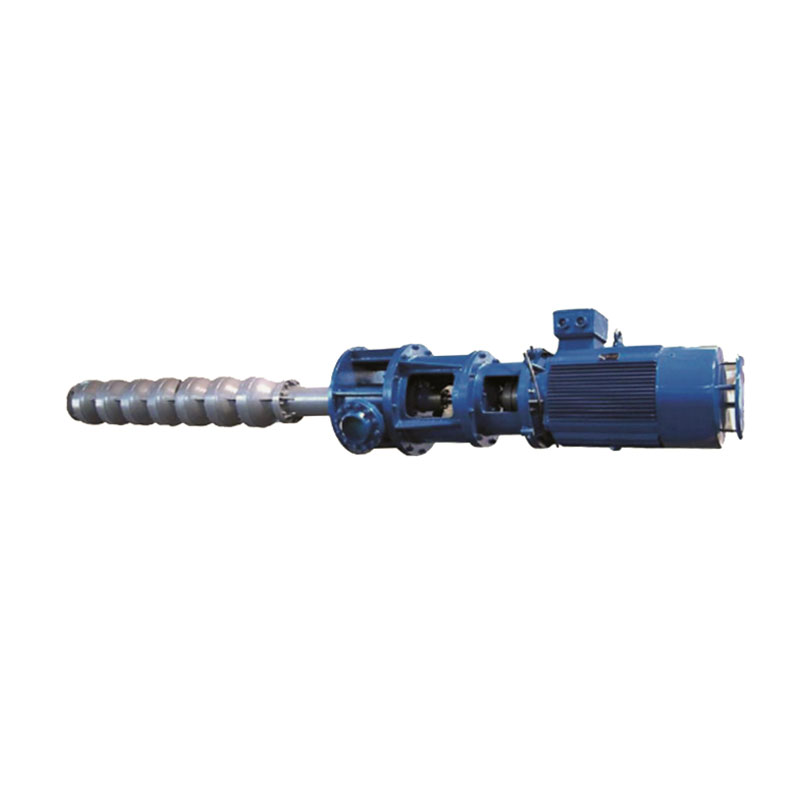

Okomita potopljena pumpa dugačka (potopljena duljina> 1,5m)

U aplikacijama u kojima se pumpa treba potopiti dublje od 1,5 metara, potrebna je okomita konfiguracija pumpe s dugim osovinama. Ovaj je dizajn robusniji i sadrži napredni inženjering za rješavanje dodatnih složenosti dubljeg potapanja. Uz dodani tlak i dubinu, ova konfiguracija zahtijeva upotrebu specijaliziranih komponenti kako bi se osigurao gladak i kontinuirani rad.

Projektne značajke

Klizni ležajevi otporni na habanje i korozija: Kako se potopljena dubina povećava, tako se povećava i potreba za trajnim, dugotrajnim materijalima. Vertikalna pumpa s vertikalnom dugim osovinama YTL serije uključuje klizne ležajeve u potopljenom dijelu koji su otporni na habanje i otporni na koroziju. Ovi ležajevi su posebno dizajnirani kako bi izdržali stalno trenje uzrokovano česticama suspenzija i kemijskim svojstvima tekućine koja se pumpaju. Ležajevi otporni na habanje osiguravaju da pumpa i dalje djeluje učinkovito čak i u agresivnom okruženju s visokom abrazijom.

Vanjski uređaj za ispiranje za zaštitu ležaja: Da bi se dodatno povećala trajnost i dugovječnost ležajeva, vertikalna pumpa za potopljenu dugu osovinu zahtijeva vanjski uređaj za ispiranje. Ovaj sustav osigurava da se ležajevi kontinuirano ispiraju čistom tekućinom, sprječavajući nakupljanje abrazivnih materijala i smanjujući rizik od prerano habanja ležaja. Vanjsko ispiranje također pomaže u hlađenju ležajeva, što je kritično kada pumpa djeluje na većim dubinama, gdje bi dodatna toplina i trenje u suprotnom mogli oštetiti ležajeve.

Sveobuhvatna struktura komponenata: Vertikalna pumpa s vertikalom dugim osovinama YTL serije sastoji se od nekoliko ključnih komponenti, uključujući tijelo crpke, rotor, poklopac pumpe, klizne ležajeve otporne na donju i srednju habanju, potpornu cijev, okvir crpke i osovinu. Svaka je komponenta pažljivo dizajnirana tako da izdrže veće naprezanja koja se susreću tijekom dublje potapanja. Struktura crpke osigurava da djeluje učinkovito i pouzdano, čak i u teškim i zahtjevnim uvjetima.

Trajnost i robusnost za dublje primjene

Kako je pumpa potopljena dublje, sile koje djeluju na njegove komponente povećavaju se. Okomiti dizajn duge osovine omogućava potrebnu konstrukcijsku integritet da se obradi tim pritiscima uz održavanje performansi. Vertikalna pumpa YTL serije izgrađena je za obradu dodanog stresa duboke potopne, pružajući sljedeće prednosti:

Povećana tolerancija tlaka: Dublje potopljene crpke često se podvrgavaju većem tlaku i naprezanju, što može dovesti do preranog kvara ako nije pravilno dizajniran. Okomita pumpa YTL serije projektirana je s ojačanim materijalima koji omogućuju izdržavanje povećanog tlaka bez žrtvovanja performansi.

Dosljedan protok gnoja: dulje osovine i vertikalni dizajn osiguravaju da pumpa može održati dosljedan protok gnojnog suspenzije, čak i na većim dubinama. Pumpa je sposobna podnijeti velike količine suspenzije bez začepljenja ili gubitka učinkovitosti.

Prijave i slučajevi upotrebe

Konfiguracija pumpe s vertikalnom potapanom dugim osovinama idealna je za dublje aplikacije koje zahtijevaju veću potopnu i izdržljivost. Uobičajene uporabe uključuju:

Velika industrijska desulfurizacija: u elektranama s velikim sustavima za odstupanje, gdje je duboka potopna potrebna za učinkovitu cirkulaciju suspenzija.

Postrojenja za pročišćavanje otpadnih voda: Objekti koji se bave velikim količinama otpadnih voda koje zahtijevaju duboku potopnu za učinkovito miješanje i transport.

Operacije rudarstva: U rudarskim aplikacijama gdje se gnoj mora pumpati iz dubokog podzemlja ili u velikim sustavima za obradu minerala.

Značajka	Konzolna centrifugalna pumpa (potopljena duljina <1,5 m)	Okomita potopljena pumpa dugačka (potopljena duljina> 1,5m)
Dizajn	Jednostavno, bez ležajeva ili brtvila u potopljenom dijelu	Kompleks, uključuje ležajeve otporne na habanje i vanjski sustav ispiranja
Dubina podmornica	Plitko podmornica (<1,5 metara)	Dublje potapanje (> 1,5 metara)
Održavanje	Minimalno trošenje bez održavanja zbog nedostatka potopljenih ležajeva i brtvila	Zahtijeva vanjski sustav ispiranja za zaštitu i održavanje ležaja
Izdržljivost	Pouzdan u plitkim prijavama, nije prikladan za duboku potopnu	Vrlo izdržljiv, dizajniran za zahtjevne, duboke uvjeti za povlake
Prijava	Mala i srednja desulfurizacija, kemijska obrada, poljoprivreda	Velika industrijska desulfurizacija, rudarstvo, velike biljke za pročišćavanje otpadnih voda

Primjene u obradi vode

Sustavi desulfurizacija dimnih plinova (FGD)

U sustavima desulfurizacije dimnih plinova (FGD), potopljene pumpe poput YTL serije kritične su za uklanjanje sumpornih spojeva iz ispušnih plinova industrijskih elektrana. Proces obično uključuje pumpanje vapnene suspenzije ili otopine na bazi gipsa putem velikih pročišćavača kako bi se neutralizirao sumporni dioksid (SO2) u protoku plina. Ova kaša, koja sadrži čvrste čestice suspendirane u tekućini, mora se učinkovito pomicati bez začepljenja sustava ili uzrokovanja oštećenja komponenti crpke.

Uloga potopljenih pumpi u FGD -u:

Transport gnoja: Primarna funkcija potopljenih pumpi u FGD sustavima je prenošenje smjese gnojne kaše iz spremnika za pripremu do pročišćavača i leđa. S obzirom na čvrsti sadržaj suspenzije, ove pumpe moraju biti sposobne rukovati abrazivnim česticama bez ugrožavanja učinkovitosti. Potopljene pumpe YTL dizajnirane su sa specijaliziranim ropcima otpornim na abraziju i materijalima otpornim na koroziju, omogućujući im da rade u teškom okruženju s visokom abrazijom, obično se nalaze u procesima odsulfurizacije.

Otpornost na koroziju: FGD sustavi često koriste otopine kalcijevog hidroksida ili vapna koje su visoko alkalne. Potopljene pumpe YTL izrađene su od materijala otpornih na koroziju kao što su nehrđajući čelik i posebne premaze, osiguravajući dugoročne performanse čak i u okruženjima s visokim razinama pH.

Niski zahtjevi za održavanjem: Rad potopljene crpke bez održavanja ključna je korist, posebno u FGD sustavima koji zahtijevaju kontinuirani rad. Eliminirajući potrebu za brtvama i ležajevima u potopljenom dijelu, ove pumpe mogu raditi dulje vrijeme bez učestalog održavanja, smanjenja zastoja i operativnih troškova.

Postrojenje za pročišćavanje otpadnih voda

U postrojenjima za pročišćavanje otpadnih voda (WWTPS), potopljene crpke su ključne za pomicanje tekućina i kaše koje sadrže mješavinu čvrstog otpada, organske tvari i često opasnih kemikalija. Ove biljke tretiraju općinski, industrijski, a ponekad i poljoprivredni otpad, koji svi predstavljaju jedinstvene izazove u smislu rukovanja i krutih tvari i tekućina na učinkovit i ekološki odgovorni način.

Uloga potopljenih pumpi u WWTPS -u:

Rukovanje muljevima: Tijekom postupka liječenja, krute tvari u otpadnim vodama razdvajaju se i kondenziraju u gustu kašu poznatu kao mulj. Potopljene pumpe koriste se za prijenos ovog mulja u različite faze pročišćavanja, uključujući probavu, odvodnju i odlaganje. Visoki sadržaj čvrstog mulja može biti abrazivan i korozivan, zahtijevajući pumpu koja može odoljeti i habanju i oštećenju od stalnog izlaganja tim teškim uvjetima. Potopljena pumpa YTL serija posebno je dizajnirana za obradu visokih talasa bez začepljenja, osiguravajući gladak i kontinuirani rad.

Kemijska otpornost: Proizvodnja otpadnih voda često uključuje uporabu različitih kemikalija poput klora, sumporne kiseline ili fosforne kiseline za dezinfekciju, prilagođavanje razine pH ili liječenje onečišćenja. Potopljene crpke stoga moraju biti sposobne izdržati izloženost tim agresivnim kemikalijama. Značajke otporne na koroziju serije YTL osiguravaju da su komponente crpke, uključujući ležajeve i ronilače, zaštićene od kemijskih oštećenja.

Energetska učinkovitost: U velikim postrojenjima za pročišćavanje otpadnih voda, potrošnja energije je značajna briga. Crpke serije YTL dizajnirane su za rad s niskom potrošnjom energije, što ih čini isplativim izborom za liječenje velikih količina otpadnih voda. Energetski učinkovit dizajn rotora pomaže u smanjenju potreba za napajanjem, što je presudno kada se bavi velikim, tekućim pumpanjem u postrojenjima za pročišćavanje otpadnih voda.

Upravljanje oborinskim vodama

Potopljene crpke koriste se i u sustavima upravljanja oborinskim vodama, gdje pomažu u kontroli i liječenju vode od otjecanja tijekom događaja obilnih kiša. Olujna voda, koja često sadrži krhotine, onečišćenja i organske tvari, mora se učinkovito transportirati u sedimentacijske spremnike ili ribnjake za filtraciju i liječenje.

Uloga potopljenih pumpi u upravljanju oborinskim vodama:

Rukovanje krhotinama i krutih tvari: Otjecanje oborinskih voda može sadržavati razne vrste krhotina, uključujući lišće, plastiku i prljavštinu. Potopljene crpke moraju biti sposobne transportirati vodu pomiješanu s tim krutim tvarima bez začepljenja. Potopljene pumpe YTL dizajnirane su za obradu širokog raspona krutih tvari, osiguravajući da sustav upravljanja oborinskim vodama može nesmetano funkcionirati čak i tijekom događaja vršnih protoka.

Prilagodljivost: Potopljene crpke koje se koriste u sustavima oborinskih voda moraju biti svestrane i sposobne upravljati različitim protokom, ovisno o težini oluje. Pumpe za YTL serije mogu učinkovito djelovati u širokom rasponu uvjeta protoka, što ih čini pogodnim za sustave oborinskih voda koji imaju varijabilne zahtjeve.

Korozija i kemijska otpornost: Otjecanje oborinskih voda ponekad može sadržavati kemikalije iz industrijskih ili poljoprivrednih aktivnosti, poput pesticida, gnojiva ili ulja. Ovi onečišćenja mogu biti vrlo korozivna, pa pumpe u sustavima oborinskih voda moraju biti otporne na ove kemikalije. Svojstva korozije otporna na YTL serije potopljene pumpe čine ih idealnim za ovu primjenu, osiguravajući izdržljivost čak i ako su izložene raznim štetnim tvarima.

Industrijski sustavi za pročišćavanje vode

Industrijski sustavi za pročišćavanje vode, koji služe industrijama poput rudarstva, nafte i plina i kemijske prerade, često uključuju rukovanje vrlo agresivnim tekućinama ili gnojenjima. Ovi sustavi zahtijevaju pouzdane crpke koje mogu podnijeti abrazivne surove, visokotemperaturne tekućine ili korozivne kemikalije, često pod ekstremnim tlakom.

Uloga potopljenih pumpi u industrijskom obradi vode:

Rudarska i mineralna obrada: U rudarskoj industriji potopljene pumpe koriste se za pomicanje suspenzije koje sadrže vrijedne minerale pomiješane s vodom i drugim materijalima. Ove kaše mogu biti vrlo abrazivne, pa se potopljene crpke moraju oblikovati tako da izdrže stalno habanje. Potopljene crpke YTL serije izgrađene su s materijalima otpornim na habanje i sposobne su učinkovito raditi u tako zahtjevnim okruženjima.

Nafta i plin: Industrija nafte i plina koristi potopljene pumpe u sustavima koji tretiraju proizvedenu vodu - vodu odgajanu tijekom ekstrakcije nafte ili plina. To je proizvelo vodu često sadrži visoku razinu soli, ulja i drugih kemikalija, što ga čini izazovnom tekućinom za pumpanje. Dizajn YTL serije otporan na koroziju osigurava da crpke ostanu operativne čak i ako su izložene oštrim uvjetima koji se obično nalaze u postrojenjima za obradu nafte i plina.

Kemijska obrada: U postrojenjima za kemijsku preradu potrebne su potopljene crpke za rukovanje širokim brojem kemikalija, od kojih su neke korozivne, toksične ili reaktivne. YTL serije potopljene pumpe, s njihovim robusnim mogućnostima konstrukcije i kemikalija, idealne su za osiguranje da se ove izazovne tekućine mogu sigurno i učinkovito transportirati.

Liječenje mulja i odvodnjavanje

I u industrijskom i komunalnom obradi vode, postupak odvajanja mulja ključan je za smanjenje količine otpada i pripremiti ga za odlaganje ili daljnje liječenje. Potopljene crpke često se koriste u sustavima za uklanjanje vode za transport debelog mulja ili biološkog mulja u centrifuge, filtre ili krevete za sušenje.

Uloga potopljenih pumpi u odvajanju mulja:

Sadržaj gripe visokog čvrstog sadržaja: Proces odvodnjavanja često uključuje rukovanje gnojem s visokom koncentracijom krutih tvari, što može brzo začepiti konvencionalne crpke. Potopljene crpke, poput YTL serije, posebno su dizajnirane za transport ovih visokih krupnih gnoja bez začepljenja, osiguravanja glatkog rada i sprečavanja skupog zastoja.

Izdržljivost i nisko održavanje: S obzirom na kontinuiranu prirodu operacija za odvodnju, pumpe u tim sustavima moraju biti izdržljive i zahtijevaju minimalno održavanje. Dizajn bez održavanja YTL serije potopljena pumpa, zajedno sa svojim svojstvima otpornim na habanje i otpornim na koroziju, čini ga idealnim rješenjem za teške uvjete sustava za uklanjanje.

Učinkovit transport mulja: Sposobnost učinkovitog transporta debelog mulja ključna je za optimizaciju operacija odvodnje. Sposobnost YTL serije potopljena pumpa da se nosi s gričivom s visokim čvrstim sadržajem osigurava učinkovito transport mulja, pomažući u smanjenju vremena liječenja i poboljšanju ukupnih performansi postrojenja.

Bioplin i anaerobna probava

Procesi anaerobne probave koriste se u postrojenjima za pročišćavanje otpadnih voda i određene industrijske primjene za razbijanje organskog otpada u bioplin (prvenstveno metan) i probavu. Ovi procesi zahtijevaju specijalizirane crpke koje mogu podnijeti organske sumovine u anaerobnim uvjetima.

Uloga potopljenih pumpi u anaerobnoj probavi:

Transport gnoja: Potopljene pumpe u anaerobnoj probavnoj sustavima koriste se za transport kaše organskog otpada u tenkove digestera, gdje se događa proces raspada mikroba. Visoki sadržaj krutih tvari u organskom otpadu i korozivna priroda bioplina zahtijevaju pumpe poput YTL serije koje su izgrađene da traju u takvim okruženjima.

Otpornost na koroziju: Bioplin proizveden u anaerobnoj probavi može biti vrlo korozivan, zahtijevajući pumpe otporne na koroziju kako bi se osigurala dugoročna pouzdanost. Potopljene pumpe YTL opremljene su materijalima koji mogu izdržati korozivna svojstva bioplina, osiguravajući da sustav s vremenom djeluje učinkovito.

Prednosti potopljenih pumpi

Trajnost i otpornost na koroziju

Jedna od najznačajnijih prednosti potopljenih crpki je njihova sposobnost da izdrže teške radne uvjete, što ih čini neprocjenjivim u industrijama poput desulfurizacije dimnih plinova, obrade otpadnih voda i rudarstva. Kontinuirana izloženost abrazivnim krutim tvarima, kemijski agresivnim tekućinama i ekstremnim temperaturama zahtijeva pumpe izrađene od vrlo izdržljivih materijala.

Visokokvalitetni materijali za dugovječnost

Potopljene pumpe u YTL seriji dizajnirane su pomoću visokokvalitetnih materijala, uključujući legure otporne na habanje i prevlake otporne na koroziju, osiguravajući da djeluju učinkovito čak i u najzahtjevnijim okruženjima. Ove su crpke često izložene abrazivnim surovima, koje mogu brzo narušiti tradicionalne komponente pumpe. S materijalima izrađenim za otpornost na abraziju, pumpe YTL serije sadrže rotke, ležajeve i komponente osovine koji su izgrađeni kako bi izdržali stalno trošenje bez značajne degradacije tijekom vremena.

Otpor korozije za teška okruženja

Osim abrazije, potopljene pumpe često se podvrgavaju korozivnim tvarima, poput kiselih kaše u sustavima za odstupanje, fiziološke vode u ekstrakciji nafte i plina i kemijskim otpadom u industrijskom liječenju otpadnih voda. Svojstva otporna na koroziju pumpe YTL serije, koje su dizajnirane s materijalima poput nehrđajućeg čelika i posebnih premaza, osiguravaju da komponente mogu izdržati izloženost kemikalijama. Bez obzira na to da li je rukovanje visoko alkalnim tekućinama ili agresivnim kemikalijama, pumpa ostaje operativna i ne trpi preuranjenu koroziju što bi moglo rezultirati kvar pumpe ili skupih popravaka.

Kontinuirani rad u ekstremnim uvjetima

Potopljene crpke često su potrebne za rad u potopljenim uvjetima, gdje su komponente stalno izložene grimištu ili tekućini koju pumpaju. Za razliku od konvencionalnih crpki koje bi mogle pretrpjeti nošenje kada su izložene abrazivnim krutim tvarima ili korozivnim tvarima, potopljene pumpe poput YTL serije izrađene su za kontinuirani, pouzdan rad u takvim uvjetima. Dizajn i materijali osiguravaju da ove crpke mogu podnijeti pritiske i naprezanja dugotrajne, teške uporabe bez žrtvovanja performansi.

Operacija bez održavanja

Jedna od istaknutih prednosti potopljenih crpki, posebno konzolnih centrifugalnih pumpi unutar YTL serije, je njihov dizajn bez održavanja-značajka koja ih izdvaja od tradicionalnih sustava crpljenja. Potopljene pumpe koje djeluju u plitkim aplikacijama (s potopljenom duljinom manjom od 1,5 metara) mogu se dizajnirati bez potrebe za unutarnjim ležajevima ili brtvama u potopljenom dijelu crpke.

Eliminacija ležajeva i pečata

Nedostatak ležajeva ili brtvila u potopljenom dijelu crpke eliminira jedan od najčešćih uzroka kvara u konvencionalnim pumpama. Ležajevi i brtve, koji su kritični za održavanje performansi crpke, često su izloženi oštrom suspenziji, uzrokujući trošenje s vremenom. Potopljene pumpe u plitkim aplikacijama, poput YTL serije, zaobilaze ove komponente u potopljenom dijelu, značajno smanjujući potrebu za održavanjem. Ovaj dizajn povećava pouzdanost i minimizira šansu za neuspjeh, posebno u operacijama s kontinuiranim količinama, gdje bi održavanje inače bilo često i skupo.

Smanjeni prekid

Priroda potopljene crpke bez održavanja smanjuje zastoj, što je kritični faktor u industrijama koje se oslanjaju na kontinuirane, cjelodnevne operacije. Česta zastoja za održavanje - poput zamjene ležajeva, brtvila ili drugih istrošenih komponenti - može dovesti do značajnih gubitaka u proizvodnji i povećanja operativnih troškova. Eliminirajući potrebu za tim komponentama u potopljenom dijelu, potopljene pumpe nude veće produženje, poboljšavajući učinkovitost sustava u cjelini. To rezultira uštedom troškova tijekom vremena zbog manje prekida usluga i nižih izdataka za održavanje.

Pouzdanost u kontinuiranom radu

U industrijskim primjenama u kojima se očekuje da će pumpe pokrenuti 24/7, poput onih koje se nalaze u postrojenjima za pročišćavanje vode i dimnjačkih plinova, neprocjenjiv dizajn bez održavanja je neprocjenjiv. Minimiziranjem potrebe za stalnom pažnjom, potopljene pumpe omogućuju operatorima da se usredotoče na važnije aspekte sustava, povećavajući operativnu učinkovitost i smanjujući ukupne troškove vlasništva.

Učinkovito rukovanje kašama

Jedna od temeljnih prednosti potopljenih pumpi je njihova sposobnost rukovanja visokim čvrstim sadržajem sumora-kritična značajka za industrije uključene u obradu minerala, obradu otpadnih voda i procese odbacivanja. Rukovanje kalucama, koje često sadrže mješavinu čvrstih čestica, kemikalija i abrazivnih materijala, predstavlja značajne izazove za konvencionalne pumpe. Potopljene pumpe posebno su dizajnirane za učinkovito rješavanje ovih vrsta tekućine.

Dizajn za visoko čvrsto sadržaj

Potopljene crpke poput YTL serije izgrađene su s teškim rotovima, ojačanim osovinama i materijalima otpornim na abraziju koji im omogućuju da se bave kalupima s visokim čvrstim sadržajem bez gubitka učinkovitosti ili začepljenja. To ih čini idealnim za aplikacije u kojima gnoj može sadržavati do 35% krutih tvari, kao što se vidi u industrijskim sustavima za desulfurizaciju, gdje se gipsumska kaša i suspenzija vapne moraju kontinuirano pumpati kroz velike sustave za pročišćavanje i filtraciju.

Sprječavanje začepljenja i trošenja

Dizajn potopljenih pumpi osigurava da se kaša učinkovito pomakne bez uzrokovanja začepljenja ili prekomjernog trošenja unutarnjih komponenti. Mogućnosti rukovanja kašama YTL serije osiguravaju da pumpa može održati stalni protok i dosljedan tlak, čak i u sustavima u kojima je gnojnica posebno gusta ili abrazivna. Ovaj poboljšani kapacitet za rukovanje suspenzijama presudan je za minimiziranje prekida u industrijskim procesima i održavanje dosljednih performansi tijekom vremena.

Rukovanje abrazivnim materijalima

Potopljene crpke također se moraju boriti s abrazivnim materijalima unutar suspenzije. Bilo da se radi o čvrstim česticama, mineralima ili kristalnim tvarima, ti materijali mogu brzo istrošiti tradicionalne pumpe, što dovodi do gubitka učinkovitosti i preuranjenog kvara. Materijali otporni na habanje koji se koriste u potopljenim pumpama-poput tvrdih legura ili keramičkih premaza-dizajnirani su tako da izdrže abrazivne sile koje djeluju gnoj, omogućujući pumpi da održava svoju učinkovitost dužeg razdoblja.

Svestranost u konfiguraciji

Potopljene pumpe nude izuzetnu svestranost zbog njihove sposobnosti konfiguriranja u različitim dizajnima na temelju operativnih zahtjeva određenog sustava. Potopljene crpke YTL dostupne su u dvije različite konfiguracije: konzolna centrifugalna pumpa za plitke primjene i vertikalna pumpa za potopljenu dubinu dubine za ublažavanje. Ova fleksibilnost omogućava da se potopljene crpke prilagode za različite vrste sustava za pročišćavanje vode, osiguravajući da je pravo rješenje uvijek dostupno za specifične potrebe.

Konzolna centrifugalna pumpa (potopljena duljina <1,5 metara)

Konfiguracija centrifugalne pumpe konzole idealna je za plitke pomorce, gdje se pumpa koristi u relativno plitkim sustavima (manje od 1,5 metra potopljenih). Ovaj dizajn nudi nekoliko prednosti, uključujući:

Nema ležajeva ili brtvila u potopljenom dijelu, smanjujući održavanje i povećavajući pouzdanost.

Jednostavan i kompaktan dizajn za jednostavnu integraciju u manje sustave.

Idealno za transport suspenzije niskog do srednjeg i čvrstog sadržaja, što ga čini prikladnim za primjene poput kemijske prerade i desulfurizacije malih razmjera.

Okomita potopljena pumpa dugača (potopljena duljina> 1,5 metara)

Za dublje primjene, gdje je crpka potopljena dublje od 1,5 metara, koristi se vertikalna pumpa dugačka pumpa. Ova konfiguracija nudi:

Poboljšana trajnost i duži operativni životni vijek zbog ojačanog osovine i komponenti otpornih na habanje.

Vanjski sustavi za ispiranje za zaštitu ležaja i smanjeno trošenje u dubokim potopnim okruženjima.

Prilagodljivost za industrijske aplikacije velikih razmjera, kao što su veliki odsuki ili rudarski prijevoz gnojenja, gdje su potrebne visoke protoke i dublje potapanje.
